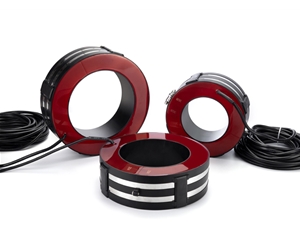

電源CT的工作原理
高壓測一次母線電流的狀況十分復雜，電流低的可能只要幾安。而發作短路故障時暫態電流可能到達數十千安。該電源設計的難點主要在于：母線電流處于接近空載的小電流狀態時。要盡量維護電源的供給：而當母線電流處于超越額定電流很多的大電流轉態。如短路故障狀態時，要給予電源足夠的維護。并能穩定電源供給。因而，設計工作主要集中在將一個大范圍內變化的電流轉化為一個恒壓源。
為了限制電源CT在大電流狀態下的電壓和電流輸出?？刹捎弥苯酉拗品绞揭黄讲娍瓜拗品绞?。它應用電源CT的飽和特性，把母線上幾安到十幾千安的電流轉換為15-300V的電壓能量。
自具電源原理，其中：Ip為母線電流；CT為特制電流互感器；L為平波電抗：C為濾波電容。
高壓測一次母線電流的狀況十分復雜，電流低的可能只要幾安。而發作短路故障時暫態電流可能到達數十千安。該電源設計的難點主要在于：母線電流處于接近空載的小電流狀態時。要盡量維護電源的供給：而當母線電流處于超越額定電流很多的大電流轉態。如短路故障狀態時，要給予電源足夠的維護。并能穩定電源供給。因而，設計工作主要集中在將一個大范圍內變化的電流轉化為一個恒壓源。
為了限制電源CT在大電流狀態下的電壓和電流輸出?？刹捎弥苯酉拗品绞揭黄讲娍瓜拗品绞?。它應用電源CT的飽和特性，把母線上幾安到十幾千安的電流轉換為15-300V的電壓能量。
自具電源原理，其中：Ip為母線電流；CT為特制電流互感器；L為平波電抗：C為濾波電容。
電源CT直接從一次電流中感應出交流電壓。經過平波電抗、全波整理轉換后，在濾波電容C上得到較平滑的直流電壓，再經過LC濾波和DC-DC模塊變換成穩定的5V的電源供設備中電子電路運用。在CT深度飽和狀態下，感應電壓和感應電流都大幅度上升，CT和整流橋之間的位置參加平波電抗L（平波電抗主要起限流和分壓的作用，維護電源在大電流狀態下的正常工作），能夠分擔絕大部份CT感應的高電壓，并限制CT的電流輸出。
