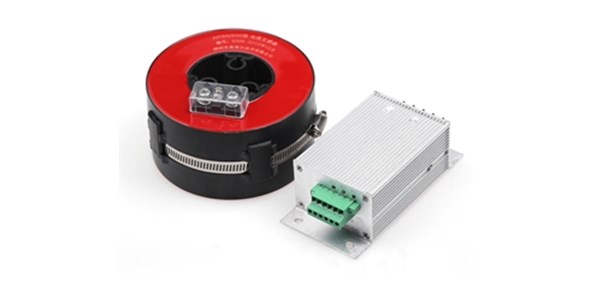

CT取電裝置選用自主研發的電路設計方案，通過多重泄放、維護電路，使輸入端極不安穩電性特性通過我司轉換模塊，輸出安穩牢靠的直流電壓。不會由于一次側電功能的不安穩要素導致轉換模塊發生高溫現象，輸出電壓發生不安穩乃至炸機燃燒的現象。
CT取電裝置技術參數：
1、系統電壓：不限
2、系統頻率：50Hz或60Hz
3、zui大負荷電流：600A或2500A，長時間。當線路電流大于600A或2500A時，也能取電，同時啟動過流維護。
4、zui大短路電流：40kA/4S
5、開口CT參數：額外40VA，可選100A:1A、500A:1A和2500A:1A變比。關于均勻負荷電流大于小于100A的線路，選用100A:1A的CT；關于均勻負荷電流大于100A的線路，選用500A:1A的CT；關于均勻負荷電流大于600A的線路，選用2500A:1A的CT。
6、CT取電電壓：24Vdc（標配），3～28Vdc可調（出廠前設置）；輸出電壓越低，輸出功率越小。
7、CT取電功率：0.3～20W，由CT變比K、負荷電流（A）和輸出電壓U（V）決議，zui大輸出功率為I/K*U（W）
8、CT尺度：外徑115mm，內徑50mm（帶彈性橡膠墊），寬度52mm
9、取電盒尺度：100*50*68mm
舉例：3.6Vdc電源輸出（下表為特別資料取電CT數據，選用普通硅鋼片技術和工藝的取電CT的功能減半）：
CT取電裝置注意事項：1、使用時，二次線圈嚴禁開路，應先與CT取電盒接好線，并將接地線杰出接地，然后帶電裝置開口CT。
2、注意接地線（黃綠雙色線）應接觸杰出，以防發生高壓漏電危及人身安全。
